1.产品特点及用途 DDZY-Z 型单相费控智能电能表电能表是采用先进的电能计量芯片,应用数字采样处理技术 及 SMT 工艺. 本产品可计量正向、反向及四费率电量并存储其数据,可实现清零、校时、编程、掉电、开 表盖等事件记录,并具有电能脉冲输出、时钟信号输出等功能,能通过无线通讯对 数据进行抄读,支持NB-LOT、4G、485、载波等进行通信。
2.该产品性能指标符合GB/T 17215.321—2008 《交流电测量设备 特殊要求-第21部分静止式有功电能表(1级和2级)》、GB/T 15284—2002 《多费率电能表 特殊要求》、GB/T 17215.211 —2006《交流电测量设备通用要求 试验和试验条件-第11部分:测量设备》、DL/T 614—2007《多功能电能表》、通讯规约符合DL/T 645—2007 《多功能电能表通信协议》。
一、硬件功能参数介绍
1.尖峰平谷(多/复费率),分时计量
2.正向、反向、有功、无功计量
3.电压、电流、有功功率、无功功率、功率因数
4.内置时区,电池,停电唤醒功能
5.过载保护:失压、失流、过压、过流等
6.RS485通讯,协议:DL/T645-2007、MODBUS
7.远程费控:实现远程拉合闸
8.预付费管理:预充值电费,电费为0自动断电,手机缴费
9.阶梯电价,费率(尖峰平谷)电价
10.通讯方式:默认:RS485通讯 可选:NB-LOT、4G、载波、WIFI、蓝牙
11.拔插模组设计,插入对应模块即可实现无线通讯,方便后续升级模组更换管理。

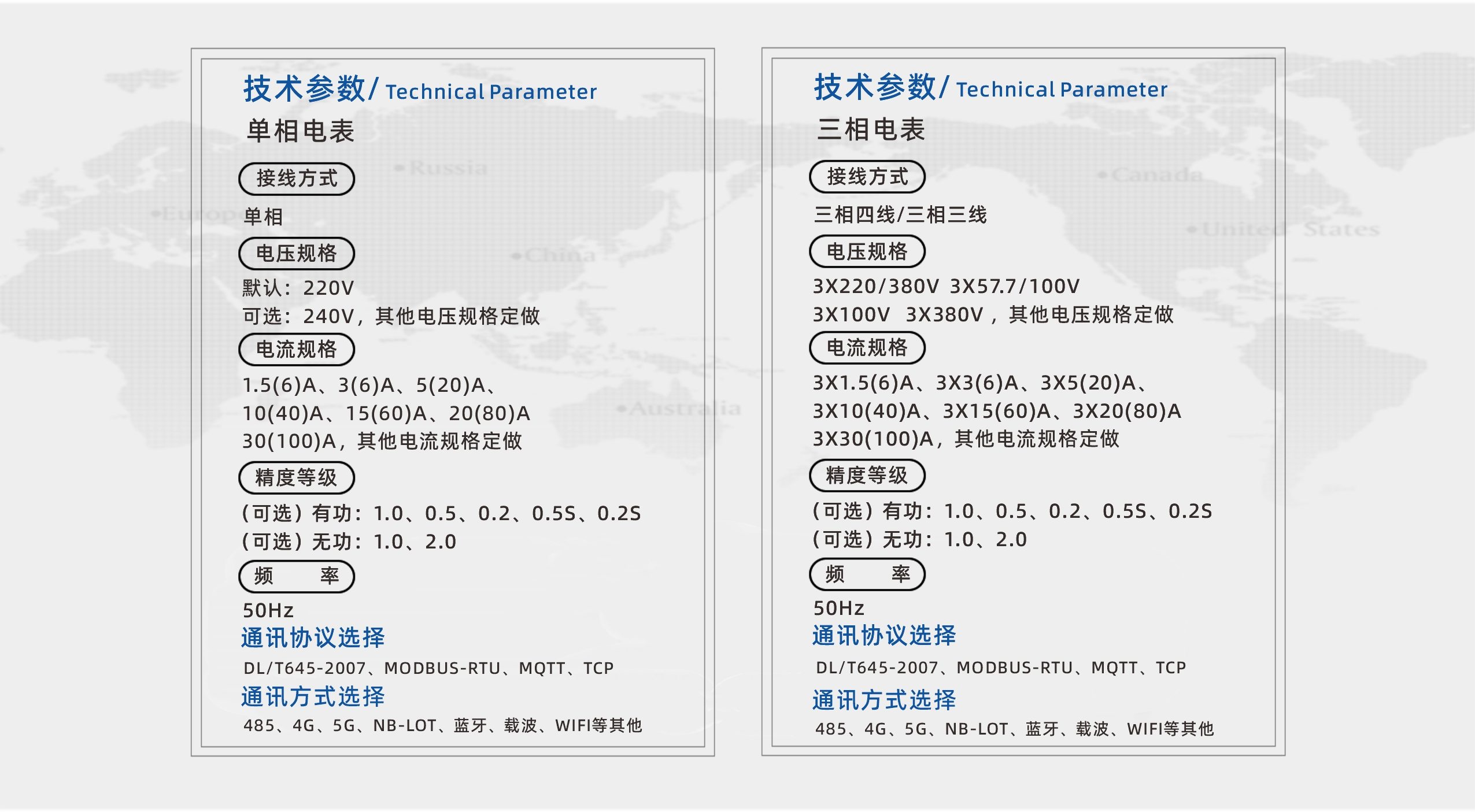

接线方式 | 单相(两相) | 三相四线 | 三相三线 |
产品型号 | DDZY系列 | DTZY系列 | DSZY系列 |
准确度等级 | 有功1级、0.5级、0.5S级、0.2级、0.2S级;无功2级 | 有功1级、0.5级、0.5S级、0.2级、0.2S级;无功2级 | 有功1级、0.5级、0.5S级、0.2级、0.2S级;无功2级 |
电压规格 | 220V | 3×220/380V 、3×57.7/100V | 3×100V 、3×380V |
电流规格 | 直接接入式:1.5(6)A、5(20)A、10(40)A、 15(60)A、20(80)A、30(100)A | 互感器接入式:3×0.3(1.2)A 3×1.5(6)A 3×3(6)A 直接接入式:3×1.5(6)A、3X5(20)A、3×10(40)A、 3×15(60)A、3×20(80)A、3×30(100)A | 互感器接入式:3×0.3(1.2)A 3×1.5(6)A 3×3(6)A 直接接入式:3×1.5(6)A、3×5(20)A、3×10(40)A、 3×15(60)A、3×20(80)A、3×30(100)A |
工作温度范围 | -25℃~+60℃ | ||
频率范围 | 50Hz | ||
电表规约 | DL/T645-1997、DL/T645-2007、MODBUS | ||
通讯接口 | 默认:RS485通讯 可选:NB-LOT、4G、载波、WIFI、蓝牙、LORA、(可定制其他接口) | ||

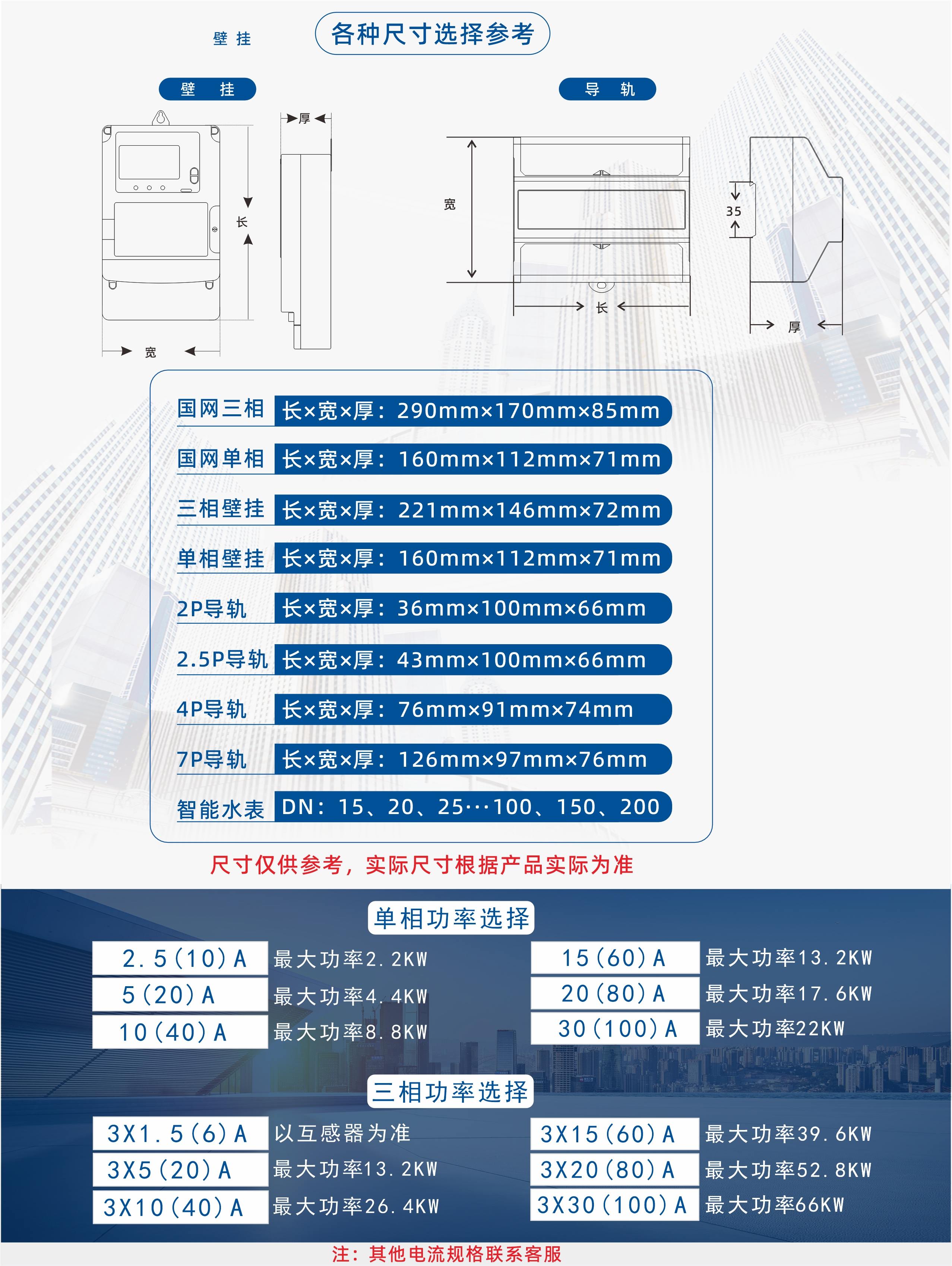

壁挂尺寸 | 160mm×112mm×71mm | 290mm×170mm×85mm | 290mm×170mm×85mm |
