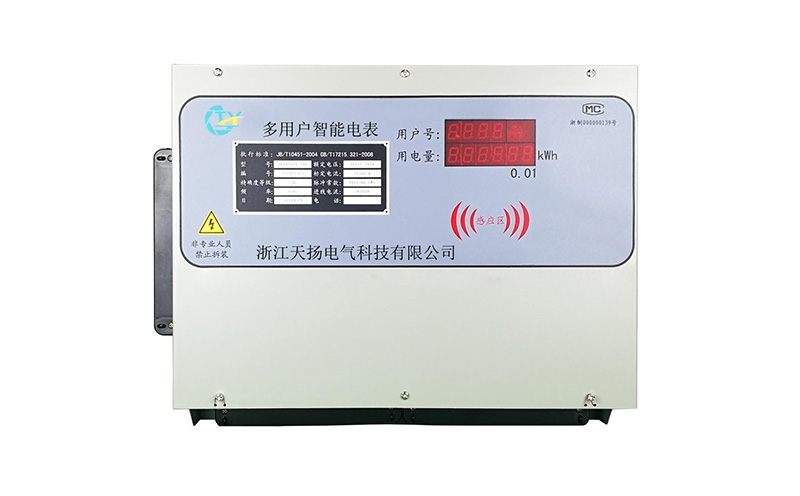

组合式多用户电表(预付费型)
预付费多用户电表可同时管理多个用户用电信息,分别显示,集中安装,用户先缴费在用电,解决传统收费困难问题,方便管理
产品详情

本公司集多年电表设计经验,推出新型智能电表,可选RS485、NB-LOT(5G)、4G、WIFI、蓝牙、ROLA、载波等方式通讯。该系列仪表具有体积小、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T17215、GB/17883的各项技术要求。

多用户电能表采用模块化结构,结构合理,功能完善。以2片单片微控器为核心,完成用户用电参数采集,电能计算、处理、存储及用户用电控制,为用户提供了多种功能选择。电表按照负载接入方式,有直接接入式和互感器类电表2个系列。

直接接入式单表,精度:1.0级,产品最大出线数量:39线,互感器接入电表,精度:0.5S,产品最大出线数量:24线,

按照功能将电表分为三个系列:

1、普通型8x系列电表,具有基本 的电能计量和负载控制功能;

2、学生公寓9x系列电表,具有单回路、双回路、三回路三户类型电表,满足学生公寓用户恶性负载识别、定时断送电、电量赠与管理等特殊需求。

3、多费率7x系列电表,可实现阶梯电价计费模式,时段峰平谷计费模式的任意设置。该系列电表具有2种结算模式,后付费电表执行月结模式,预付费电表执行年结模式。阶梯最多划分三阶梯;每日最多划分8时段,每个阶梯可设置3种计价费率;对于月结型电表,可将一年按照月份划分为2个时期,实现部分地区按照季节设置阶梯电量的要求;

普通型系列电能表和多费率系列电表,用户类型可以实现三相用户和单相用户数量的任意设置(在最多39出线范围内)、即,一台电表最多可设置39个单相或12个三相用户,或在39线内设置小于12个三相用户,余下出线为单相用户的任意组合。

显示采用双行高亮度数码管,循环显示电表信息和各用户的户号及实时电量信息,

电表具有RS485通讯接口,可利用RS485总线将所有电表和上位机连接构成专用网,或者局部使用



一、普通类系列电表:单费率,用户类型为单、三相用户混合设置

1.正计数,后付费;

2.正计数,后付费,具有远控功能,可实现最大负载限制;

3.预付费远控电表,具有欠费断电。低剩余报警和最大负载限制功能;

二、学生公寓系列电表,单费率,有预付费和后付费两种,为控制型电表,满足学生生公寓用电安全、用电管理的基本要求,按照每个用户配给的入户线数量,分为单回路、双回路、三回路。

1.单、三回路混合设置后付费电表,设置的三回路用户序号在前;

2.单、双回路混合设置预付费电表,双回路用户占用电表两条相邻出线,两线电源不同相;

3.单、三回路混合设置后付费电表,三回路用户占用电表三条相邻出线,三线为三相电源;

三、多费率系列电表,可实现不同时期(季节)、不同用电量阶段(阶梯),不同时间段执行不同的计费单价,基本满足当前国内不同地区的电费计价要求。多费率电表的用户类型,同普通类电表,为单、三相用户混合设置。

1.正计数,后付费电表,每年可按季节划分2个时期,电费结算方式为月结;

2.正计数控制型,后付费电表,每年可按季节划分2个时期,电费结算方式为月结,具有远程通断电和最大负载限制;

3.预付费控制型电表,电费结算方式为年结,,具有远程通断电和最大负载限制;

1、普通后付费电表

用电量累加计数,电量分度:0.1度;

单表最大出线:36线,用户可单三相用户任意;

按照电表出线数量,设计三种规格:12线、24线、36线;

485通讯接口,可远程抄取数据

2.预付费电表

预付费用电功能,0电量或欠费断电,欠费断电时,不能指令恢复;

剩余电量报警功能,当用户剩余电量低于设定的报警值时,执行一次1分钟断电,并用户电量信息显示闪烁,提醒用户及时购电;

具有最大负载限制功能,当用户任意线负载有功功率超过设定限制值时,执行过载断电,1分钟自动恢复;

具有用电量累计功能,便于用户用电统计;

刷卡:用户通过购电卡,购买电费,拿卡刷电表,电费冲入电表

485通讯接口,可远程抄取数据,远程缴费,远程控制。

3.学生公寓电表

单表最大出线:36线,用户可单、三回路用户任意设置;

用电量正计数,实现先用电,后付费功能;

具有最大负载限制功能,每日可划分2个时段,单独设置每个时段的限制功率,实现白天和夜间不同的负载限制,过载执行断电;

具有连续过载断电次数限制功能,在允许的过载断电次数之内,过载断电后,1分钟自动回复,否则将保持断电状态,可用指令回复供电;

具有定时通断电功能,每日可最多8个时段,第一个时段的起始时间为0时0分,时段划分时间单位为1分钟。以一周为时间单位,可为每个用户设置每天在不同时段的供电状态,定时断电时段内,可指令回复供电;

具有恶性负载限制功能,当用户一次接入的负载为纯阻性负载,切功率大于设置的恶性负载识别功能启动功率时,原则执行现在断电,例外条件是,改负载被用户设置为特许使用负载;

用户特许负载使用功能。当用户设置了恶性负载限制功能,原则上属于恶性的用电都会被限制,为不影响特定负载的使用,可为电表设置最多8种特许使用负载,每个用户可选择8种种被允许使用的负载,属于特许负载的用电不收限制;



接线方式

单/三相

直接式

互感式

户数

单相1-39户/三相1-12户

三相1-12户

三相1-12户

准确度等级

  有功1级、0.5级、0.5S级

电压规格

3×220/380V

电流规格

直接接入式:1.5(6)A、5(20)A、10(40)A、

15(60)A、20(80)A

直接接入式:3×1.5(6)A、3X5(20)A、3×10(40)A、

3×15(60)A、3×20(80)A

互感器接入式:1.5(6)A

工作温度范围

-25℃~+60℃

频率范围

50Hz

电表规约

DL/T645(部分私有协议)

通讯接口

 可选:RS485、NB-LOT、4G、载波、WIFI、蓝牙、LORA、(可定制其他接口)

预付费/公寓尺寸外形

单相1-12户(三相1-4户):251*357*130mm

单相13-24户(三相5-8户):440*357*130mm

单相25-39户(三相9-12户):616*357*130mm





后付费尺寸外形

单相1-12户(三相1-4户):408*290*115mm

单相13-24户(三相5-8户):445*290*115mm

单相25-39户(三相9-12户):480*290*115mm
